Proteção da Vida Além dos Limites do Canteiro

Sem nome (60 x 60 mm) (7).png

Segurança Coletiva no Entorno da Obra – Conformidade com a NR-18





                   A segurança na construção civil não se restringe apenas aos ambientes internos do canteiro de obras. A proteção de pedestres, transeuntes, usuários da via pública e edificações vizinhas é uma responsabilidade técnica, legal e social da

construtora.

        Atendendo rigorosamente às exigências da NR-18, o Sistema de Proteção de Calçada foi desenvolvido para criar uma barreira física capaz de impedir que fragmentos de alvenaria, concreto, resíduos e pequenos objetos provenientes da
obra possam atingir pessoas que circulam ao redor da edificação.

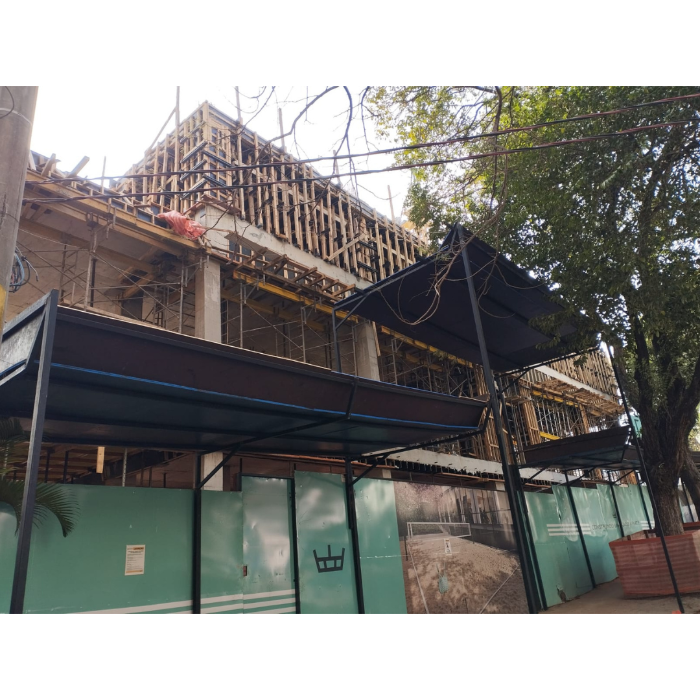

        A estrutura é composta por postes metálicos dispostos ao longo da calçada do empreendimento, abrangendo todo o entorno da quadra quando necessário. Sobre estes postes são apoiados elementos estruturais paralelos e perpendiculares na horizontal, os quais recebem longarinas metálicas também dispostas horizontalmente.
            Sobre todo esse conjunto estrutural, apoiado diretamente ao solo, são instaladas placas de compensado plastificado com espessura de 17 mm, fixadas por  meio de parafusamento nas longarinas metálicas, formando a plataforma superior
de proteção.
              O objetivo principal deste sistema é impedir que partes de alvenaria, concreto e pequenos objetos venham a cair sobre a via pública, garantindo a segurança das pessoas que transitam na calçada durante todo o período da obra.





Segurança Estrutural e Confinamento do Risco



          O Sistema de Proteção de Calçada abrange toda a área adjacente à obra, criando uma zona segura contra a queda de pequenos detritos e objetos.


Estrutura Metálica Principal


           A estrutura é composta por postes em aço SAE 1012/1020, confeccionados com os seguintes perfis metálicos:

  • Perfis 50 x 50 x 3 mm
  • Perfis 40 x 30 x 3 mm



Todos os postes são fixados diretamente ao solo, garantindo estabilidade estrutural e resistência às cargas atuantes.





Travessas e Balanços Estruturais



          Os postes verticais são conectados por meio de travessas tipo pórtico, fabricadas no mesmo aço estrutural, utilizando perfis:





  •  40 x 30 x 3 mm
  •  40 x 40 x 3 mm



           Essas travessas possuem comprimento em balanço variando entre 2,00 e 3,60 metros, formando a projeção da cobertura sobre a calçada.  O conjunto estrutural é distribuído de forma uniforme ao longo de toda a extensão da área a ser protegida, com:



  • Espaçamento aproximado de 3 metros entre os postes;
  • Espaçamento de até 6 metros nas áreas de portões, quando houver necessidade de acesso de veículos.




Altura Livre



As alturas dos postes variam conforme a necessidade do local, respeitando:





  • Altura mínima de 2,50 metros;
  • Altura máxima de até 5,00 metros, especialmente nas áreas destinadas à passagem de veículos.





Plataforma Superior de Proteção



     Sobre a estrutura metálica são fixadas chapas de madeira compensada plastificada com espessura de 17 mm, fornecidas pela contratante.  Essas chapas formam a cobertura de impacto, cuja função é:



  • Amortecer a queda de pequenos detritos;



  • Impedir a projeção direta de fragmentos sobre a via pública;
  • Garantir proteção contínua ao fluxo de pedestres.


As chapas são parafusadas diretamente nas longarinas metálicas, garantindo fixação segura e resistência às ações do vento e impactos.



Design sem nome (12).png
FUNÇÃO E OBJETIVO DO SISTEMA



O Sistema de Proteção de Calçada tem como finalidade:



  • Conter a queda de pequenos fragmentos de alvenaria e concreto;
  • Evitar o lançamento de objetos leves e resíduos sobre a via pública;
  • Proteger pedestres, ciclistas e veículos;
  • Garantir a conformidade com a NR-18 e legislações municipais;
  • Reduzir a responsabilidade civil da construtora;
  • Preservar a imagem institucional do empreendimento.



Com o SLQA, sua obra evolui em segurança, profissionalismo e credibilidade.





RECOMENDAÇÕES DE SEGURANÇA PARA USO DO SISTEMA





               É fundamental destacar que o Sistema de Proteção de Calçada NÃO possui especificações técnicas para retenção de materiais pesados, tais como:



  • Escoras;
  • Ferramentas manuais de grande porte;
  • Pranchas de formas;
  • Elementos estruturais com massa elevada.



               A queda desses materiais pesados sobre o sistema deve ser rigorosamente evitada, sendo obrigatório o uso combinado de um sistema de proteção coletiva do tipo APARALIXO (SLQA), significativamente mais eficiente para esse tipo de retenção.

               Sob hipótese alguma o Sistema de Proteção de Calçada deve ser utilizado de forma isolada quando houver risco de queda de materiais pesados. A utilização inadequada pode resultar em acidentes graves e até fatais com pessoas que estejam circulando na calçada.





Limite de Carga Adotado





               Independentemente da geometria do material, adota-se a massa máxima de 10 kg como limite de carga para os materiais que eventualmente possam cair sobre a estrutura da proteção de calçada.

RESPONSABILIDADE TÉCNICA E CONDIÇÕES DE USO



A montagem do sistema deve ser realizada por equipe qualificada, seguindo rigorosamente:



  • O projeto técnico;
  • O memorial descritivo;
  • As instruções de montagem;
  • As exigências da NR-18.



Antes do início das atividades em altura, o sistema deve estar totalmente montado, inspecionado e liberado para uso.



O COMPROMISSO COM A SEGURANÇA COLETIVA


O Sistema de Proteção de Calçada representa o compromisso real da construtora com:



  • A vida;
  • A segurança pública;
  • A responsabilidade social;
  • A prevenção de acidentes;
  • A continuidade da obra sem interdições.



Instalar corretamente este sistema é proteger quem não faz parte da obra, mas confia na responsabilidade de quem a executa.
